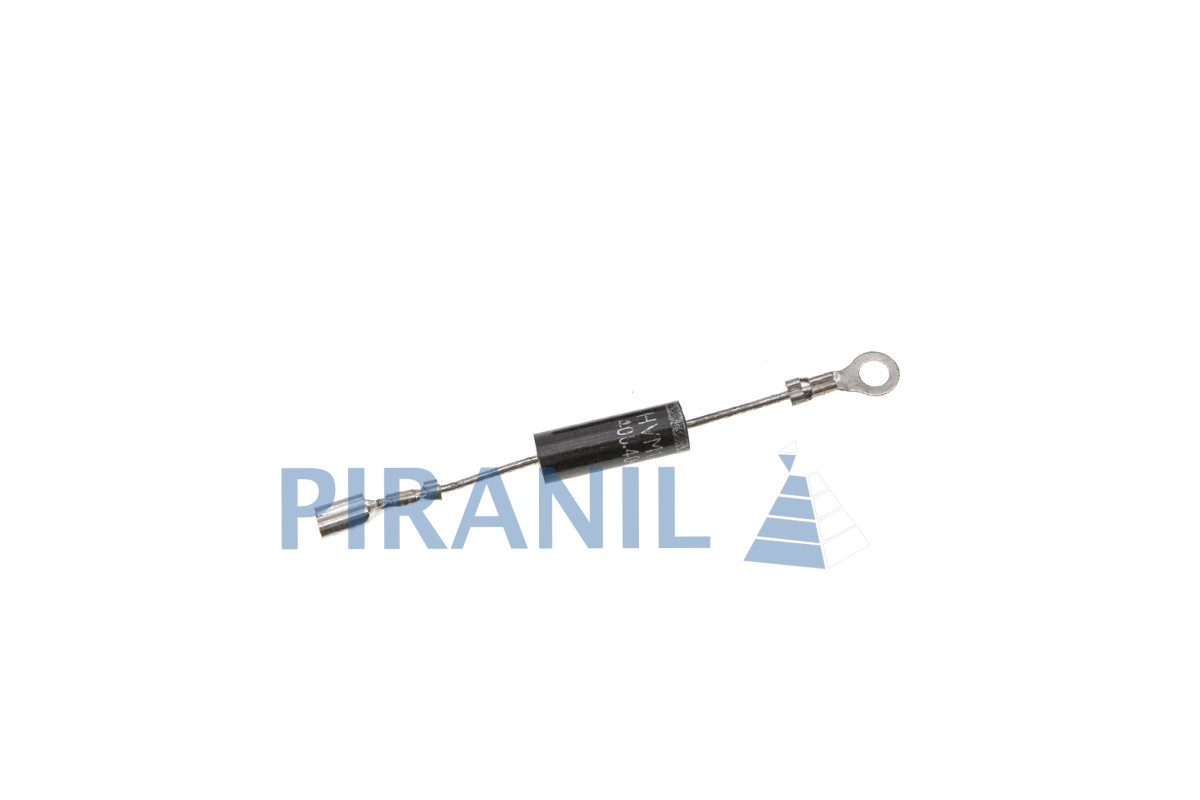

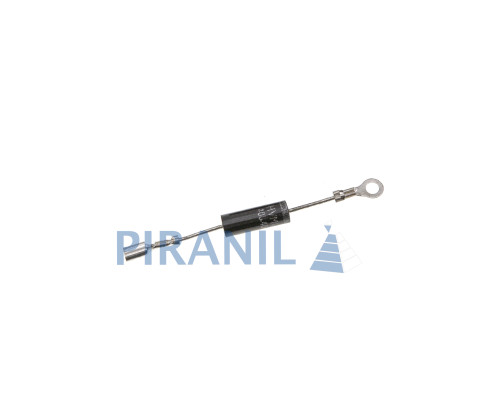

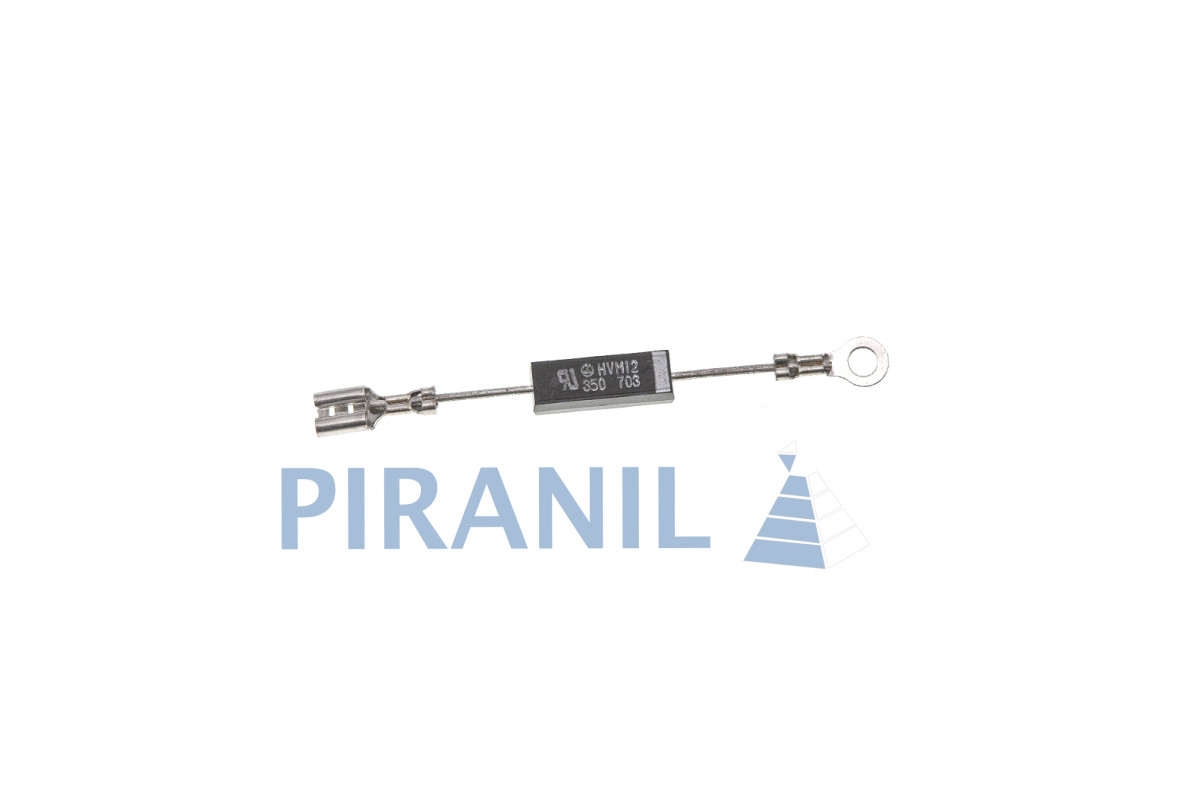

Діод високовольтний HVM12 (12 кВ, 350 mA) для мікрохвильової печі (клема 4.8 мм)
Діод високовольтний HVM12 (12 кВ, 350 mA) з роз'ємами для мікрохвильових печей (НВЧ).
Діод має роз'єм під клему (4.8 мм) з одного боку та з'єднання під болт для кріплення до корпусу мікрохвильової печі (під час заміни необхідно дотримуватися полярності діода). За необхідності, клему можна трошки розширити пласкою викруткою.
Діод універсальний, підходить до пічок Samsung, LG та багатьох інших.
Аналоги / замінює: HVM10, CL01-12, T3512, T4512, RG305, RG407, HVR3-9, HVR3-12, HVR-1X3, HVR1X3, HV03-12, BV12-DIO.
| Максимальна постійна зворотня напруга | 12000 V |
| Максимальна імпульсна зворотня напруга | 12000 V |
| Максимальний прямий (випрямлений за напівперіод) струм | 0.35 A |
| Максимальний прямий імпульсний струм (8,3 мс) | 50 A |
| Максимальний зворотній струм при t= 25 | 5 мкА |
| Робоча температура, С | -20…+135 |
| Спосіб монтажу | клеми |
| Корпус | HVM |
Нижче наведені офіційні характеристики з документації (в оригіналі):
| Maximum Recurrent Peak Reverse Voltage | 12000 V |
| Maximum RMS Voltage | 8400 V |
| Maximum DC Blocking Voltage | 12000 V |
| Maximum Average Forward Rectified Current at t= 50 | 350 mA |
| Peak Forward Surge Current 8.3 ms single half sine-wave superimposed on rated load (JEDEC method) | 50 A |
| Operating and Storage Temperature Range | -20 to + 135 |
| Maximum Instantaneous Forward Voltage at 0.35A DC | 14 V |
| Maximum DC Reverse Current at Rated DC Blocking Voltage | 5 mkA |
Нагадування для тих, хто не розбирається в основах електротехніки: цей діод призначений для роботи з дуже високою напругою.
Спроба "продзвонити" його звичайним тестером не буде успішною!
Для "продзвонки" таких діодів потрібно підключати спеціальний високовольтний модуль для тестера.
Будь ласка, зверніть увагу!
Якщо ви знайшли цю запчастину по моделі вашої техніки, додатково перевіряйте відповідність запчастини за фото, розмірами, маркуванням.
Виробники можуть використовувати різні комплекти запчастин в різних партіях продукції. Також, у вас можуть бути встановлені неоригінальні запчастини, якщо ваша техніка раніше ремонтувалася.
Просимо зауважити, що зазначені на сайті розміри є довідковими і можуть незначно відрізнятися, залежно від партії товару.
