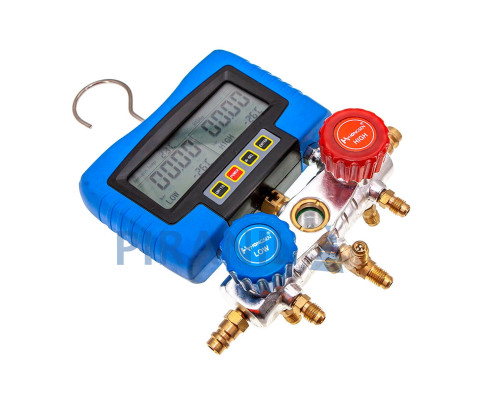

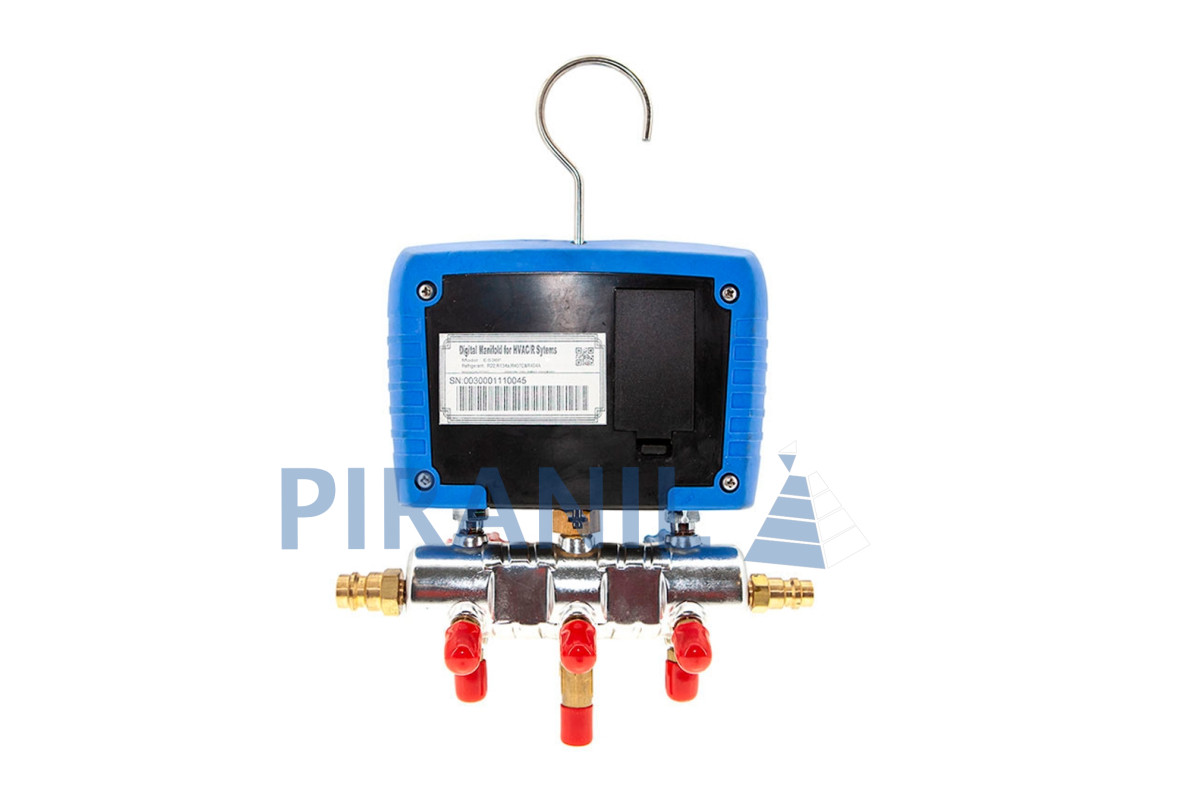

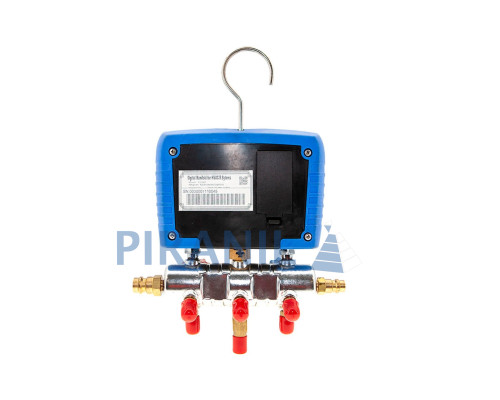

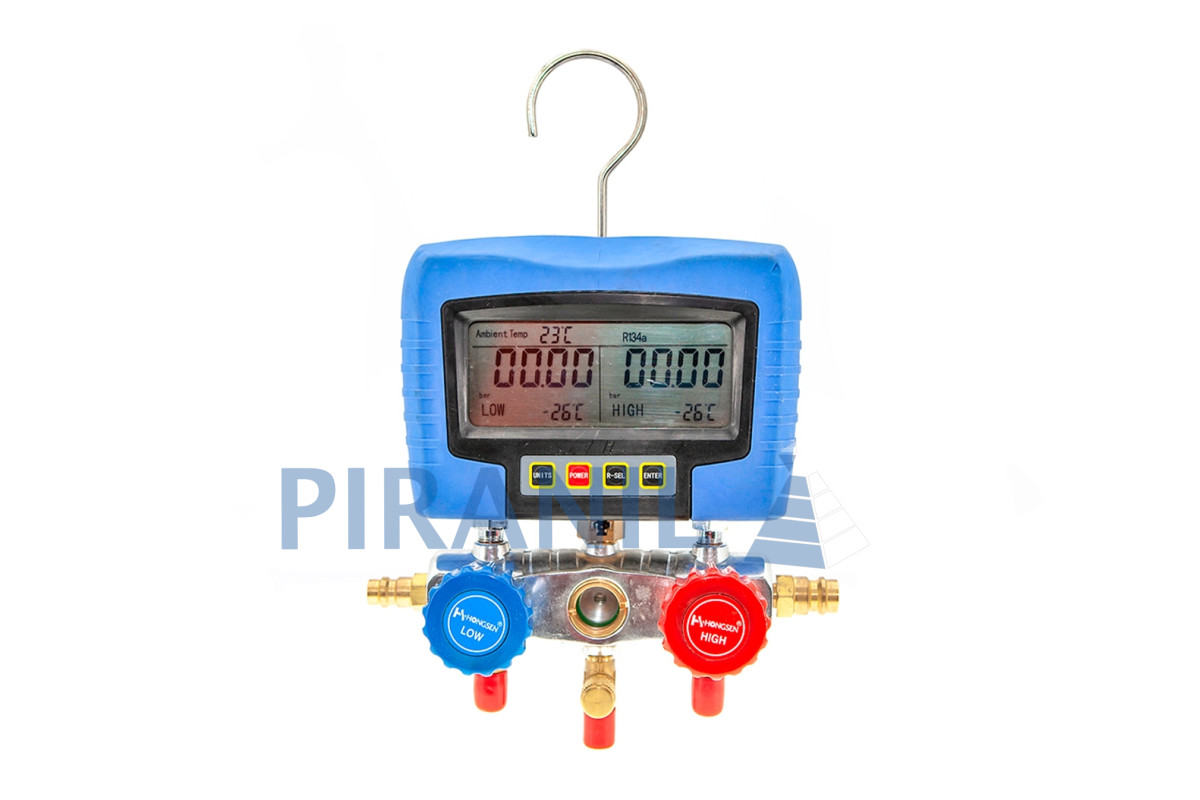

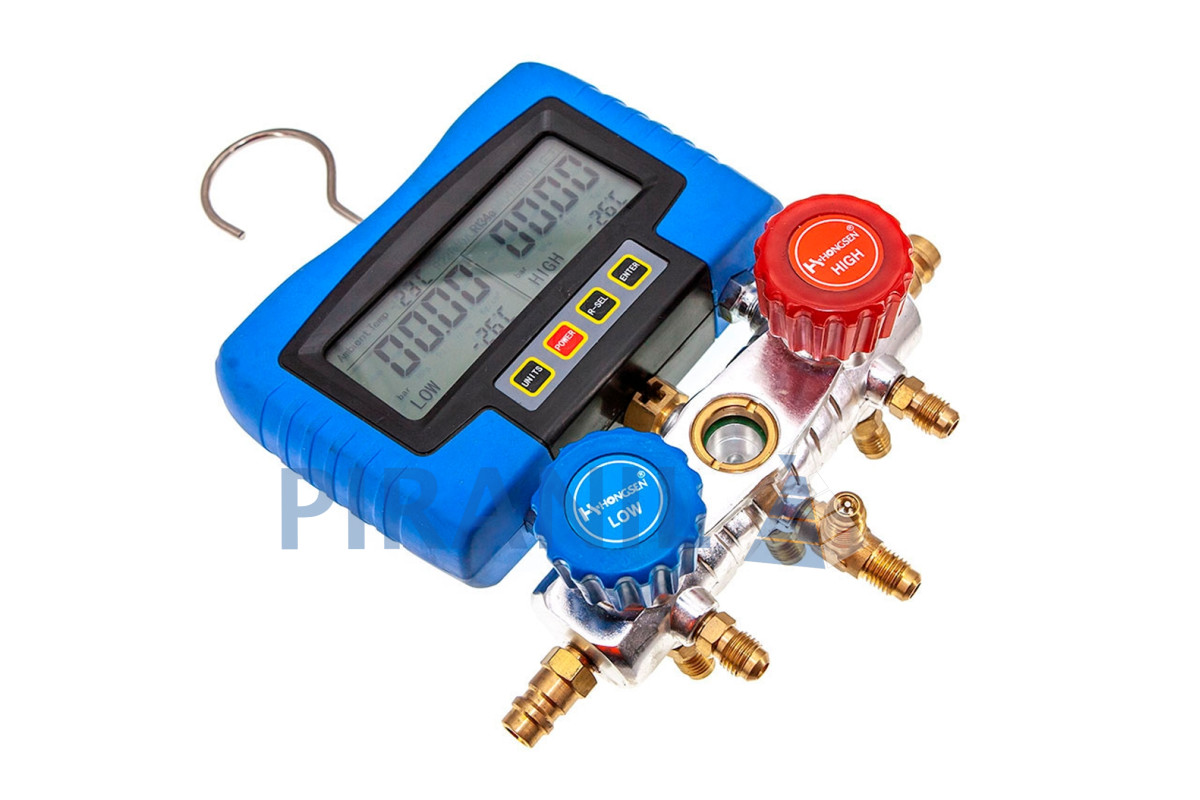

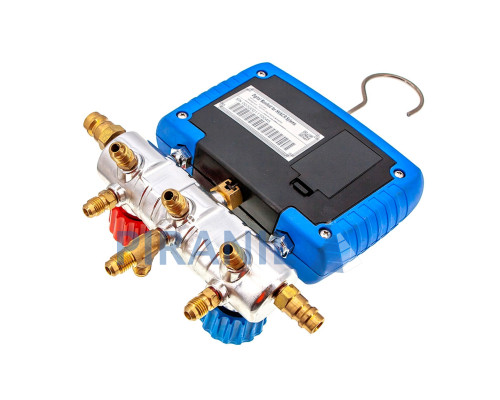

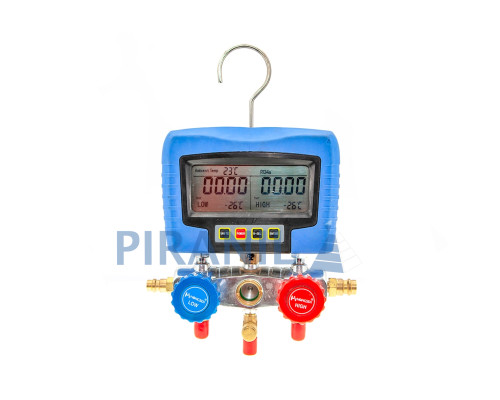

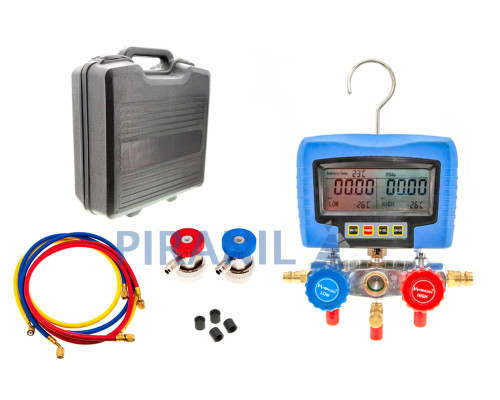

Колектор електронний HongSen ES36F-134 series (під фреони R-22, R-134a, R-404a)

Електронна манометрична станція (колектор) для заправки та обслуговування холодильників, побутових кондиціонерів, автомобільних кондиціонерів та іншого холодильного обладнання.

Розрахована на роботу з фреонами R22, R407C, R-134a, R-404a.

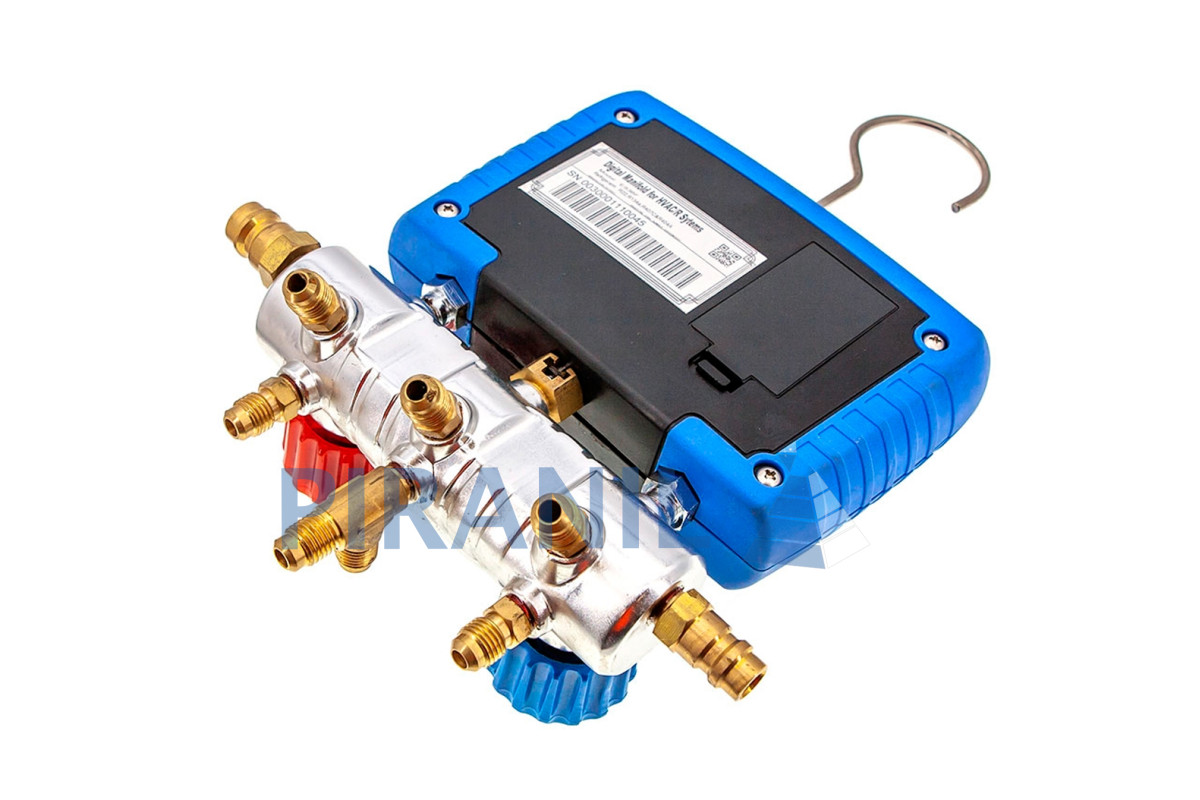

Колектор обладнаний контрольним віконцем та додатковим штуцером з клапаном Шредера на середній магістралі.

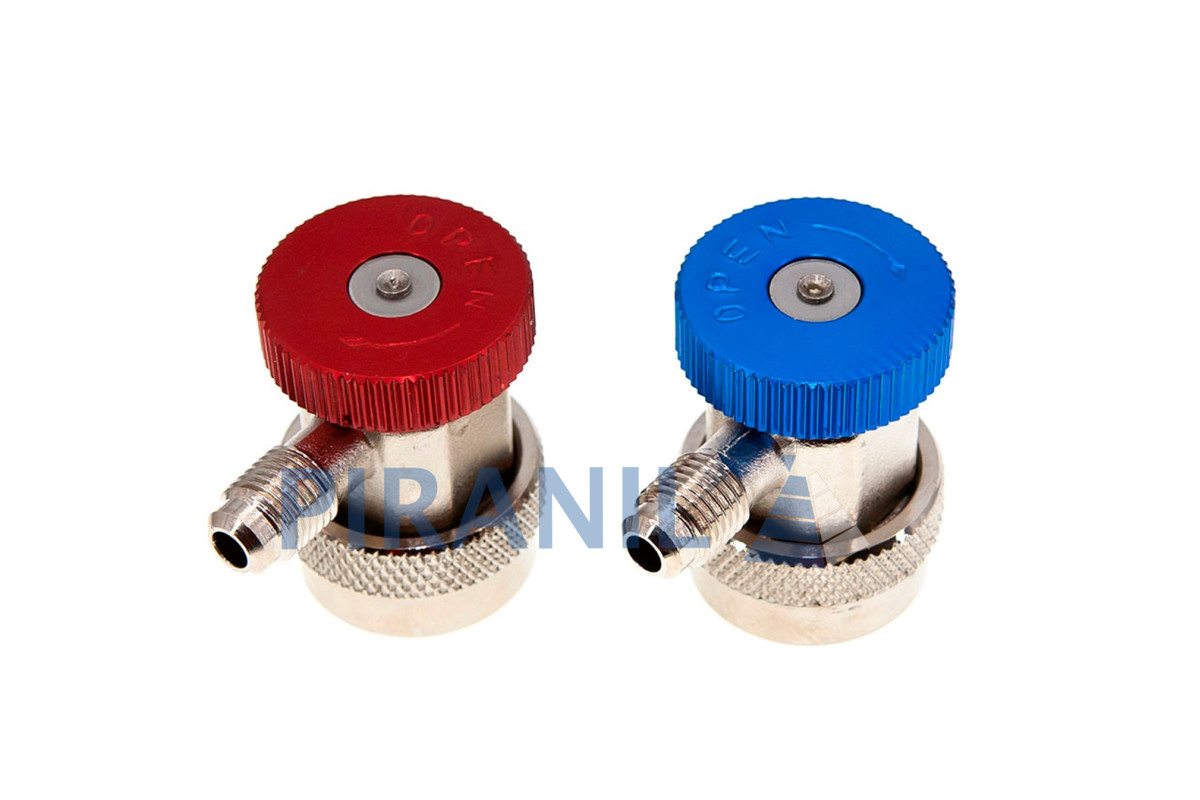

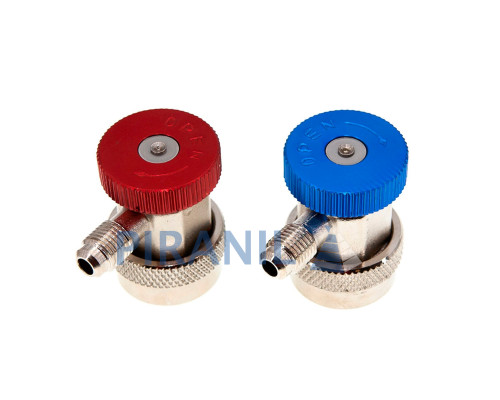

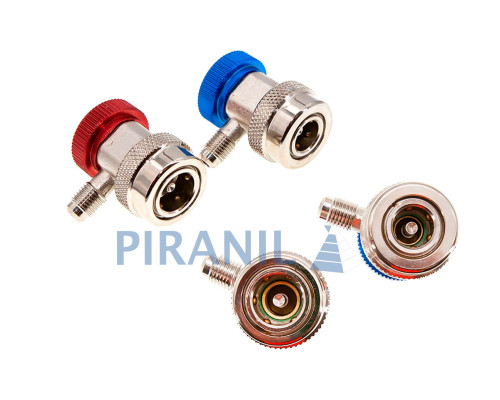

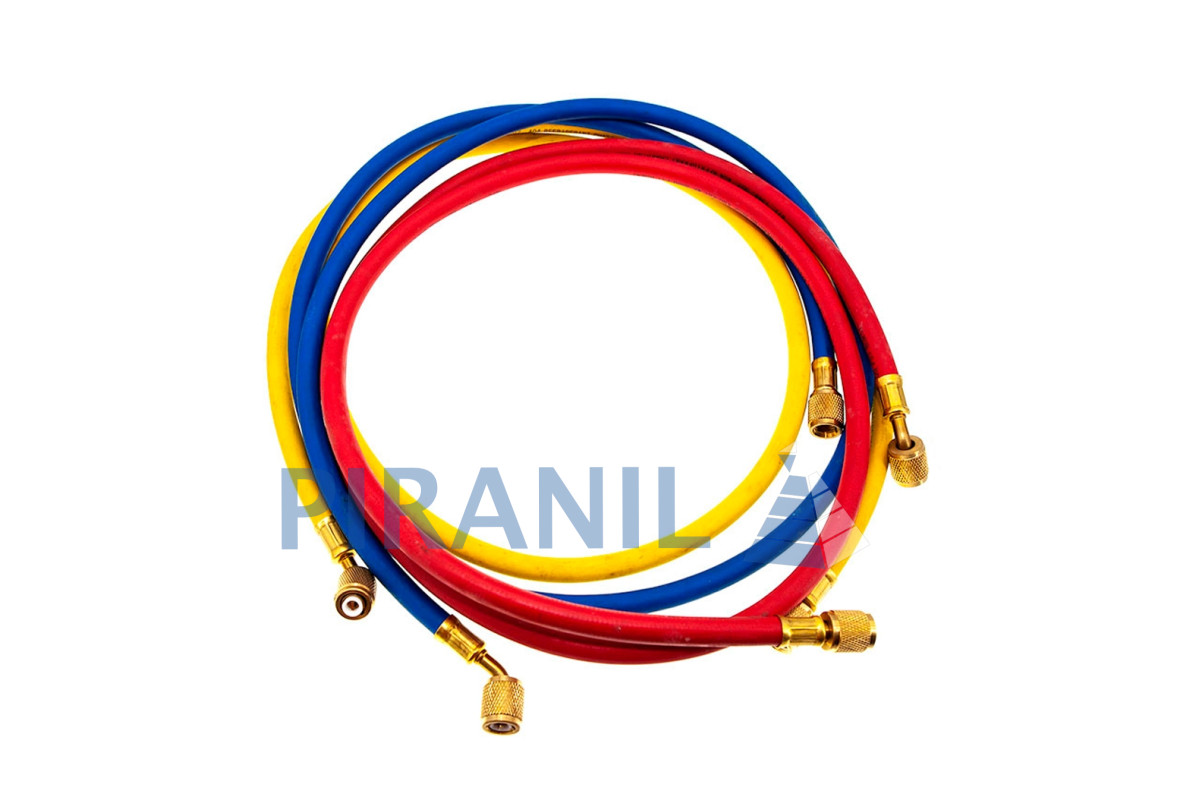

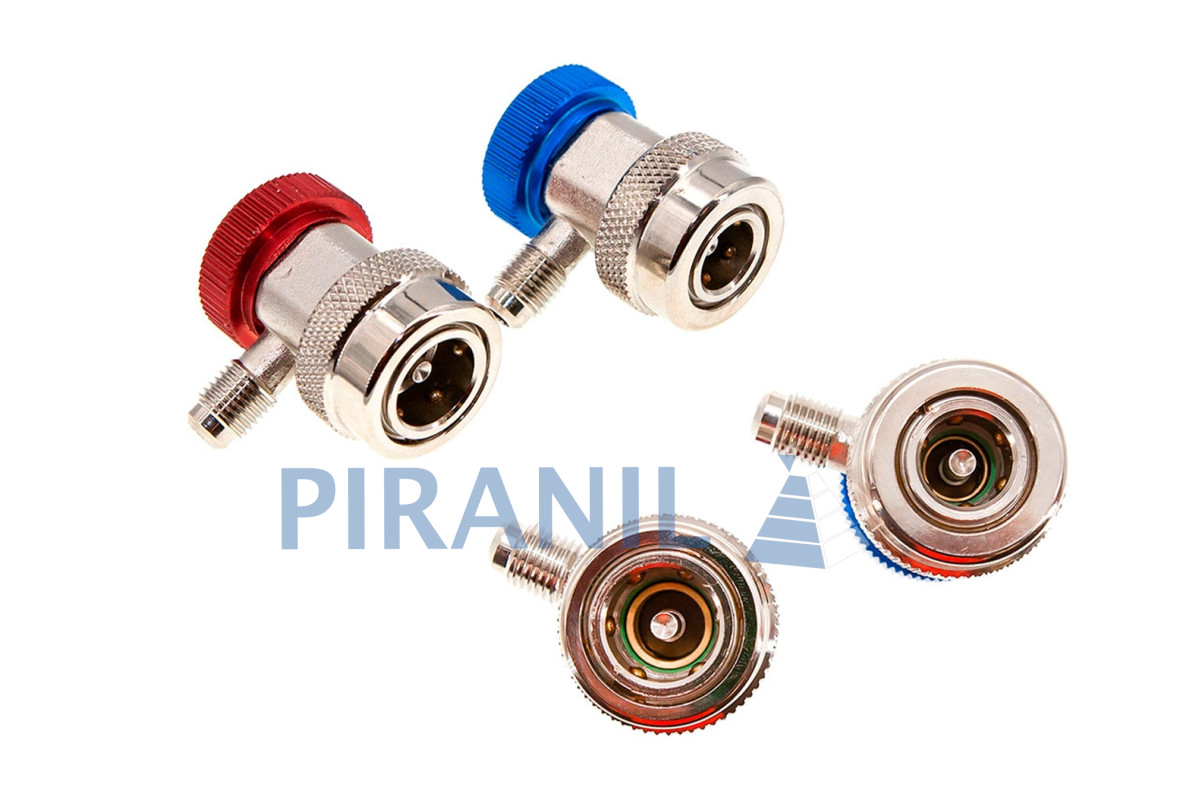

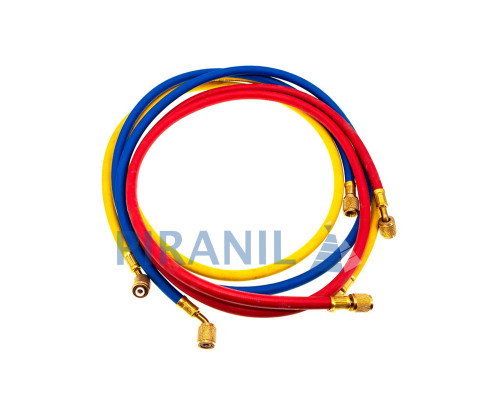

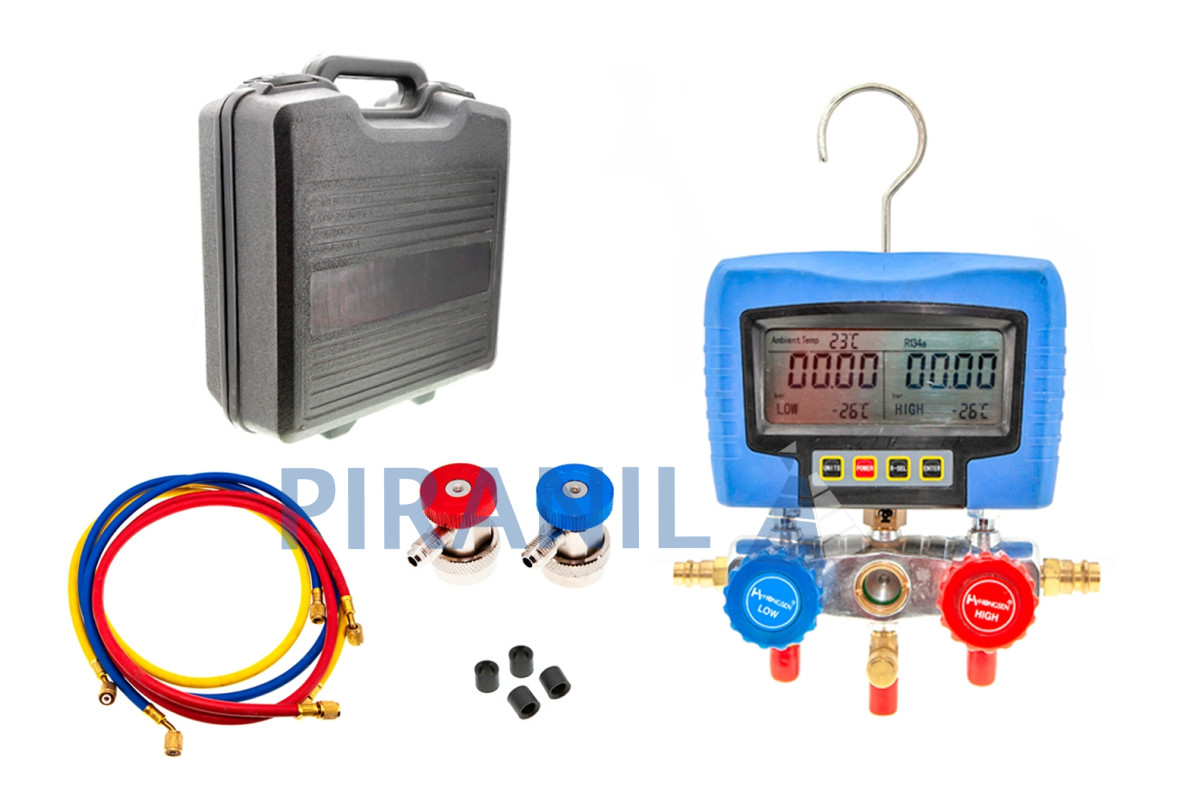

В комплекті є заправні шланги (довжиною 1.5 метри) та 2 швидкоз'ємних муфти.

Діапазон вимірювання: від -1 до 19 бар на магістралі низького тиску, від 0 до 34.5 бар на магістралі високого тиску.

Одиниці виміру тиску: bar, PSI (in Hg для вакууму), Mpa, Kg/cm2.

Одиниці виміру температури: °C, °F.

Діапазон температур фреона: -59... +93 °C.

Різьба на штуцерах: 11 мм (1/4" SAE).

Автовимикання приладу: 60 хвилин (з подовженням на 60 хв після натискання будь-якої кнопки). Є режим роботи 24 години.

Інструкція з експлуатації на прикладі роботи з автомобільним кондиціонером.

УВАГА! Дана інструкція надана для загальної інформації. Перед виконанням операцій із заправки та обслуговування кондиціонерів ознайомтесь з інструкцією, наданою виробниками систем! Інтернет-магазин PIRANIL не несе відповідальності за можливу шкоду, заподіяну внаслідок неправильної експлуатації системи.

1. Під'єднайте шланги до відповідних портів колектора (зліва-направо: синій, жовтий, червоний);

2. Закрийте обидва вентилі;

3. Під'єднайте синій шланг до магістралі низького тиску автокондиціонера;

4. Під'єднайте червоний шланг до магістралі високого тиску автокондиціонера;

5. Під'єднайте жовтий шланг до вакуумного насосу.

Встановіть відповідний тип фреону:

1. Натисніть кнопку "POWER", щоб увімкнути прилад. Зачекайте 20 секунд, за цей час будуть відображені показання температури та тиску.

2. Натискайте кнопку "R-SEL" для того, щоб обрати необхідний тип фреону.

Прилад автоматично вимикається через 60 хвилин бездіяльності. Натисніть будь-яку кнопку, щоб подовжити термін ще на 60 хвилин. Затисніть кнопку "POWER" на 5 секунд, щоб перемикнути прилад в режим роботи 24 години (прилад відобразить значення 24H).Затисніть кнопку "POWER" на 5 секунд, щоб перемикнути прилад в режим роботи 60 хвилин (прилад відобразить значення 1H).

Вакуумування системи:

1. Увімкніть вакуумний насос.

2. Спочатку відкрийте вентилі високого та низького тиску на колекторі, потім відкрийте все інше (наприклад, клапани на кондиціонері, муфти, крани, тощо).

3. Коли манометр низького тиску буде відображати -1 бар, продовжуйте вакуумувати систему протягом 10-30 хв (або більше, якщо це вказано в інструкції до кондиціонера).

4. Закрийте обидва вентилі, потім закрийте клапан на вакуумному насосі.

5. Перевіряйте тиск протягом 5 хвилин. Якщо рівень тиску росте, це свідчить про розгерметизацію системи. Усуньте проблему та повторіть вакуумацію.

Не заправляйте систему, якщо в ній залишилось менш ніж 30-50% старого фреону. Це призведе до нестабільної роботи системи.

Заправка системи фреоном:

1. Від'єднайте жовтий шланг від вакуумного насосу та під'єднайте до балону з фреоном.

2. Поставте балон клапаном догори та відкрийте кран.

3. За допомогою клапана Шредера, що вбудований в середню магістраль колектора, продуйте жовтий шланг від залишків повітря, потім переверніть балон з фреоном клапаном вниз.

4. Відкрийте вентилі високого та низького тиску, залийте фреон у кількості, що передбачена виробником системи, закрийте вентилі та поставте балон клапаном догори.

5. Увімкніть кондиціонер.

6. Перевіряйте тиск в магістралях від 5 до 10 хвилин (залежно від моделі системи).

7. Якщо кількості фреону недостатньо, повільно відкрийте вентиль низького тиску (кондиціонер має працювати!), та дозаправте фреон невеликими порціями. Закрийте вентиль, перевірте тиск.

8. У разі перевищення норми фреону, трохи відкрийте вентиль високого тиску для зливу зайвого фреону.

9. Вимкніть кондиціонер. Закрийте кран на балоні з фреоном. Закрийте всі інші крани (клапани, муфти, тощо).

10. Від'єднайте колектор від системи.
